Каталог изделий
ООО "Остеосинтез"


Приспособления и инструменты для остеосинтеза

Штифты штыковидные четырехгранные титановые
для остеосинтеза отломков бедренной кости


Предназначены для внутрикостного остеосинтеза бедренной кости на протяжении от верхней трети диафиза до середины нижней трети диафиза.
Материал - титановый сплав.

Коды по каталогу

Типоразмеры

02.06.0836; 02.06.0838

*? 8 мм длина 360 мм; 380 мм

02.06.0840; 02.06.0842

*? 8 мм длина 400 мм; 420 мм

02.06.0936; 02.06.0938

*? 9 мм длина 360 мм; 380 мм

02.06.0940; 02.06.0942

*? 9 мм длина 400 мм; 420 мм

02.06.1036; 02.06.1038

? 10 мм длина 360 мм; 380 мм

02.06.1040; 02.06.1042

? 10 мм длина 400 мм; 420 мм

02.06.1136; 02.06.1138

? 11 мм длина 360 мм; 380 мм

02.06.1140; 02.06.1142

? 11 мм длина 400 мм; 420 мм

02.06.1236; 02.06.1238

? 12 мм длина 360 мм; 380 мм

02.06.1240; 02.06.1242

? 12 мм длина 400 мм; 420 мм

02.06.1336; 02.06.1338

? 13 мм длина 360 мм; 380 мм

02.06.1340; 02.06.1342; 02.06.1344

? 13 мм длина 400 мм; 420мм; 440 мм

02.06.1436; 02.06.1438

? 14 мм длина 360 мм; 380 мм

02.06.1440; 02.06.1442; 02.06.1444

? 14 мм длина 400 мм; 420мм; 440 мм

Инструменты для остеосинтеза бедра штифтом штыковидным


Предназначены для введения и удаления штифтов штыковидных.
Материал - нержавеющая сталь.
Набор включает следующие инструменты: экстрактор - 1 шт.; надставка - 1 шт.;
шило трехгранное - 1 шт.; сверла ручные (диаметрами 10, 11, 12, 13, 14 мм) длиной 500 мм - по 1 шт.

Гвозди интрамедуллярные для большеберцовой кости


Гвозди предназначены для остеосинтеза диафизарных переломов большеберцовой кости.
Не требуют рассверливания, не требуют применения ЭОП.
Материал - титановый сплав.

Коды по каталогу

Типоразмер

02.45.08315; -08330; 08345; - 08360;-08375 ? 8мм длина 315мм; 330мм; 345мм; 360мм; 375мм
02.45.09315; -09330; 09345; - 09360;-09375 ? 9мм длина 315мм; 330мм; 345мм; 360мм; 375мм
02.45.10315; -10330; 10345; - 10360;-10375 ? 10мм длина 315мм; 330мм; 345мм; 360мм; 375мм
02.45.0001 Винт-пробка к гвоздю интрамедуллярному для большеберцовой кости

Винты блокировочные для гвоздей интрамедуллярных для большеберцовой кости

Предназначены для обеспечения адекватной динамической и статической прочности блокировки интрамедуллярного гвоздя внутри костномозгового канала большеберцовой кости.
Диаметр винтов 3,9 мм.
Материал - титановый сплав.

Коды по каталогу

Длина


02.45.016;-018;-020;-022;-024

16мм; 18мм; 20мм; 22мм; 24мм

02.45.026;-028;-030;-032;-034;-036

26мм; 28мм; 30мм; 32мм; 34мм; 36мм

02.45.038;-040;-042;-044;-046;-048

38мм; 40мм; 42мм; 44мм; 46мм; 48мм

02.45.050;-052;-054;-056;-058;-060

50мм; 52мм; 54мм; 56мм; 58мм; 60мм

Комплект специальных инструментов для блокирующего остеосинтеза большеберцовой кости интрамедуллярным гвоздем (код по каталогу 02.45.200)

Код по каталогу

НАИМЕНОВАНИЕ

Кол-во штук в комп.

02.45.200 Комплект инструментов, в том числе:


1

02.45.202 Кондуктор (в сборе)

1

2

02.44.203 Молоток щелевидный с направителем

1

3

02.45.204 Навигатор

1

4

02.45.205 Долото канюлированное с защитником

1

5

02.45.206 Извлекатель

1

6

02.45.210 Троакар с направителями

1

7

02.13.22*2 Отвертка S3,5

2

8

01.07.35180 Сверло диам. 3,5 мм, дл. 180 мм

2

9

01.07.018 Ключ S10х11 ГОСТ 2839-80

1

Гвозди интрамедуллярные для бедренной кости


Гвозди предназначены для остеосинтеза диафизарных переломов бедренной кости.
Не требуют рассверливания.
Материал - титановый сплав.

Коды

Типоразмеры

02.44.0936; 02.44.0938; 02.44.0940; 02.44.0942

? 9 мм длина 360 мм; 380 мм; 400мм; 420мм

02.44.1036;02.44.1038; 02.44.1040;02.44.1042;

? 10 мм длина 360 мм; 380 мм; 400мм; 420мм

02.44.1136;02.44.1138; 02.44.1140; 02.44.1142

? 11 мм длина 360 мм; 380 мм; 400мм; 420мм

Винты блокировочные для гвоздей интрамедуллярных для бедренной кости

Предназначены для обеспечения адекватной динамической и статической прочности блокировки интрамедуллярного гвоздя внутри костномозгового канала бедренной кости.
Диаметр винтов 4,9 мм.
Материал - титановый сплав.

Код по каталогу

Длина

02.44.026; -030;-034;-038

26мм; 30мм; 34мм; 38мм

02.44.042; -046;-050;-054; 058; 064

42мм; 46мм; 50мм; 54мм; 58мм; 64мм

02.44.068; -072;-076;-080; 085

68мм; 72мм; 76мм; 80мм; 85мм

02.44.090; -095;-100

90мм; 95мм; 100мм

Заглушки к гвоздю индромодулярному для бедренной кости

Код по каталогу

Длина

02.44.0025

25мм

02.44.0035

35мм

02.44.045

45мм

Комплект специальных инструментов для блокирующего остеосинтеза бедренной кости интрамедуллярным гвоздем (код по каталогу 02.44.200)

NN поз

Код по каталогу

НАИМЕНОВАНИЕ

Кол-во штук в комп.


02.44.200 Комплект инструментов, в том числе:

1

02.44.206 Извлекатель ударный

1

2

02.44.202 Кондуктор (в сборе)

1

3

02.44.210 Троакар с направителями

1

4

02.45.203 Молоток щелевидный с направляющей

1

5

02.45.205 Долото канюлированное с защитником

1

6

02.13.22*2 Отвертка S 3,5

1

7

01.07.45200 Сверло диам. 4,5 мм, дл.200 мм

2

8

01.07.009 Ключ S10х12 ГОСТ 2839-80

1

Гвозди для остеосинтеза (типа стержня Богданова)


Предназначен для внутрикостной фиксации при лечении переломов длинных трубчатых костей, а также при ортопедических операциях
Материал - нержавеющая сталь.

КОД ПО КАТАЛОГУ

ДЛИНА (мм)

СЕЧЕНИЕ (мм)

02.14.1832

180

3 х 2

02.14.2132

210

3 х 2

02.14.2143 *

210

4 х 3

02.14.2332

230

3 х 2

02.14.2343 *

230

4 х 3

02.14.2532

250

3 х 2

02.14.2542 *

250

4 х 2

02.14.2543 *

250

4 х 3

02.14.2552 *

250

5 х 2

02.14.2553

250

5 х 3

02.14.2554

250

5 х 4

02.14.2632

260

3 х 2

02.14.2643

260

4 х 3

02.14.2652

260

5 х 2

02.14.2653 *

260

5 х 3

02.14.2654 *

260

5 х 4

Примечание: позиции, отмеченные звездочкой *) изготавливаются по специальному заказу

ВИНТЫ СПОНГИОЗНЫЕ

Применяются для накостного остеосинтеза при различных травмах и переломах костей.
Материал - титановый сплав

Винт губчатый диам. 6,5 мм с внутренним шестигранником S 3,5

Материал - сплав титана
Диам.  резьбы - 6,5 мм.
Диам. головки - 8,0 мм.
Диам шейки - 4,5 мм.
Длина резьбы - 16,0 мм.


Номер L, мм С длиной резьбы - 32,0 мм.
Номер L, мм
02.43.6025.1
02.43.6030.1
02.43.6035.1
02.43.6040.1
02.43.6045.1
02.43.6050.1
02.43.6055.1
02.43.6060.1
02.43.6065.1
02.43.6070.1
02.43.6075.1
02.43.6080.1
02.43.6085.1
02.43.6090.1
02.43.6095.1
02.43.6100.1
02.43.6105.1
02.43.6110.1
25
30
35
40
45
50
55
60
65
70
75
80
85
90
95
100
105
110
02.43.6030
02.43.6035
02.43.6040.2
02.43.6045.2
02.43.6050.2
02.43.6055.2
02.43.6060.2
02.43.6065.2
02.43.6070.2
02.43.6075.2
02.43.6080.2
02.43.6085.2
02.43.6090.2
02.43.6095.2
02.43.6100.2
02.43.6105.2
02.43.6110.2
30
35
40
45
50
55
60
65
70
75
80
85
90
95
100
105
110

Винты спонгиозные диам. 6,5 мм с крестообразным шлицем

КОД ПО КАТАЛОГУ

ДЛИНА, мм

ДЛИНА РЕЗЬБОВОЙ ЧАСТИ, мм

КОД ПО КАТАЛОГУ

ДЛИНА, мм

ДЛИНА РЕЗЬБОВОЙ ЧАСТИ, мм


02.03.030

30

22

02.03.030.1

30

16

02.03.040

40

32

02.03.040.1

40

16

02.03.050

50

32

02.03.050.1

50

16

02.03.060

60

32

02.03.060.1

60

16

02.03.070

70

32

02.03.070.1

70

16

02.03.080

80

32

02.03.080.1

80

16

02.03.090

90

32

02.03.090.1

90

16

02.03.100

100

32

02.03.100.1

100

16

02.03.110

110

32

02.03.110.1

110

16

Винты спонгиозные диам. 4,0 мм с внутренним шестигранником S 2,5


КОД ПО КАТАЛОГУ

ДЛИНА, мм

ДЛИНА РЕЗЬБОВОЙ ЧАСТИ, мм

02.43.4014

14 мм

5

02.43.4018

18 мм

7

02.43.4022

22 мм

9

02.43.4026

26 мм

12

02.43.4030

30 мм

14

02.43.4035

35 мм

14

02.43.4040

40 мм

14

02.43.4045

45 мм

15

02.43.4050

50 мм

15

Винты спонгиозные диам. 6,5 мм с внутренним шестигранником S 3,5

КОД ПО КАТАЛОГУ

ДЛИНА, мм

ДЛИНА РЕЗЬБОВОЙ ЧАСТИ, мм

КОД ПО КАТАЛОГУ

ДЛИНА, мм

ДЛИНА РЕЗЬБОВОЙ ЧАСТИ, мм

02.03.030

30

22

02.03.025.1

25

16

02.03.035

35

27

02.03.030.1

30

16

02.03.040

40

32

02.03.035.1

35

16

02.03.045

45

32

02.03.040.1

40

16

02.03.050

50

32

02.03.045.1

45

16

02.03.055

55

32

02.03.050.1

50

16

02.03.060

60

32

02.03.055.1

55

16

02.03.065

65

32

02.03.060.1

60

16

02.03.070

70

32

02.03.065.1

65

16

02.03.080

80

32

02.03.070.1

70

16

02.03.090

90

32

02.03.075.1

75

16

02.03.100

100

32

02.03.080.1

80

16

02.03.110

110

32

02.03.085.1

85

16


02.03.090.1

90

16

02.03.095.1

95

16

02.03.100.1

100

16

02.03.105.1

105

16

02.03.110.1

110

16

ВИНТЫ КОРТИКАЛЬНЫЕ

Предназначены для накостного остеосинтеза, как с применением различных накостных фиксаторов, так и без них. При установке винтов рекомендуется применение сверл и метчиков.
Материал - титановый сплав

ВИНТ КОРТИКАЛЬНЫЙ диам.3,5 ММ С ВНУТРЕННИМ ШЕСТИГРАННИКОМ S2,5

Материал - нержавеющая сталь 12Х18Н10Т ГОСТ 5632 по заказу нержавеющая сталь ISO 5832-1 Comp. D (ASTM F 138, EN - grades - 1.4441)


Номер L, мм
02.65.010
02.65.012
02.65.014
02.65.016
02.65.018
02.65.020
02.65.022
02.65.024
02.65.026
02.65.028
02.65.030
02.65.032
02.65.034
02.65.036
02.65.038
02.65.040
02.65.042
02.65.046
02.65.050
10
12
14
16
18
20
22
24
26
28
30
32
34
36
38
40
42
46
50

ВИНТ КОРТИКАЛЬНЫЙ диам.4,5 ММ С ВНУТРЕННИМ ШЕСТИГРАННИКОМ S3,5

Материал - нержавеющая сталь 12Х18Н10Т ГОСТ 5632 по заказу нержавеющая сталь ISO 5832-1 Comp. D (ASTM F 138, EN - grades - 1.4441)


Номер L, мм
02.64.010
02.64.012
02.64.014
02.64.016
02.64.018
02.64.020
02.64.022
02.64.024
02.64.026
02.64.028
02.64.030
02.64.032
02.64.034
02.64.036
02.64.038
02.64.040
02.64.042
02.64.044
02.64.046
02.64.048
02.64.050
10
12
14
16
18
20
22
24
26
28
30
32
34
36
38
40
42
44
46
48
50

Винты кортикальные диам. 2,7 мм с внутренним шестигранником S 2,5


Код по каталогу

Длина мм.

Код по каталогу

Длина мм.

02.34.006

6 мм

02.34.018

18 мм

02.34.008

8 мм

02.34.020

20 мм

02.34.010

10 мм

02.34.022

22 мм

02.34.012

12 мм

02.34.024

24 мм

02.34.014

14 мм

02.34.026

26 мм

02.34.016

16 мм

02.34.028

28 мм

Винты кортикальные диам. 3,5 мм с внутренним шестигранником S 2,5


Код по каталогу

Длина мм.

Код по каталогу

Длина мм.

Код по каталогу

Длина мм.

02.05.010

10 мм

02.05.024

24 мм

02.05.038

38 мм

02.05.012

12 мм

02.05.026

26 мм

02.05.040

40 мм

02.05.014

14 мм

02.05.028

28 мм

02.05.042

42 мм

02.05.016

16 мм

02.05.030

30 мм

02.05.044

44 мм

02.05.018

18 мм

02.05.032

32 мм

02.05.046

46 мм

02.05.020

20 мм

02.05.034

34 мм

02.05.048

48 мм

02.05.022

22 мм

02.05.036

36 мм

02.05.050

50 мм

Винты кортикальные диам. 4,5 мм с внутренним шестигранником S 3,5


Код по каталогу

Длина мм.

Код по каталогу

Длина мм.

02.04.010

10 мм

02.04.032

32 мм

02.04.012

12 мм

02.04.034

34 мм

02.04.014

14 мм

02.04.036

36 мм

02.04.016

16 мм

02.04.038

38 мм

02.04.018

18 мм

02.04.040

40 мм

02.04.020

20 мм

02.04.042

42 мм

02.04.022

22 мм

02.04.044

44 мм

02.04.024

24 мм

02.04.046

46 мм

02.04.026

26 мм

02.04.048

48 мм

02.04.028

28 мм

02.04.050

50 мм

02.04.030

30 мм

Винт-шило

Предназначен для остеосинтеза при переломах лодыжек.
Материал - титановый сплав.


КОД ПО КАТАЛОГУ

ДИАМ мм

ДЛИНА мм

ПРИМЕЧАНИЕ

КОД ПО КАТАЛОГУ

ДИАМ мм

ДЛИНА мм

ПРИМЕЧАНИЕ

02.19.3530

3,5

30

02.19.6030

6

30

по спец. заказу

02.19.3540

3,5

40

02.19.6040

6

40

по спец. заказу

02.19.3545

3,5

45

02.19.6045

6

45

по спец. заказу

02.19.3550

3,5

50

02.19.6050

6

50

по спец. заказу

02.19.3560

3,5

60

02.19.6060

6

60

по спец. заказу

02.19.4030

4

30

02.19.6070

6

70

02.19.4040

4

40

02.19.6080

6

80

02.19.4045

4

45

02.19.6090

6

90

02.19.4050

4

50

02.19.60100

6

100

02.19.3560

4

60

02.19.60110

6

110

02.19.4530

4,5

30

02.19.6530

6,5

30

по спец. заказу

02.19.4540

4,5

40

02.19.6540

6,5

40

по спец. заказу

02.19.4545

4,5

45

02.19.6545

6,5

45

по спец. заказу

02.19.4550

4,5

50

02.19.6550

6,5

50

по спец. заказу

02.19.4560

4,5

60

02.19.6560

6,5

60

по спец. заказу

02.19.5030

5

30

02.19.6570

6,5

70

02.19.5040

5

40

02.19.6580

6,5

80

02.19.5045

5

45

02.19.6590

6,5

90

02.19.5050

5

50

02.19.65100

6,5

100

02.19.5060

5

60

02.19.65110

6,5

110

ПЛАСТИНЫ С ОГРАНИЧЕННЫМ КОНТАКТОМ

Предназначены для накостного остеосинтеза длинных трубчатых костей
с использованием винтов диам. 4,5 и 3,5 мм.
Конструкция пластин способствует улучшению кровообращения, уменьшению травматизации кости и, в конечном счете, лучшему сращиванию и уменьшению риска повторного перелома.
Материал - титановый сплав

Пластина с ограниченным контактом (толщина 5 мм, для использования с винтами диаметром 4,5 мм)


Код по каталогу

Ширина (мм.)

Кол-во отверстий

Длина (мм.)

12.31.1606

16

6

106

12.31.1608

16

8

142

12.31.1610

16

10

178

12.31.1612

16

12

214

12.31.1614

16

14

248

Пластина с ограниченным контактом (толщина 4,2 мм, для использования с винтами диаметром 4,5 мм)


Код по каталогу

Ширина (мм.)

Кол-во отверстий

Длина (мм.)

02.46.1405

14

5

87,5

02.46.1406

14

6

105,5

02.46.1407

14

7

123,5

02.46.1408

14

8

141,5

02.46.1409

14

9

159,5

02.46.1410

14

10

177,5

02.46.1411

14

11

195,5

02.46.1412

14

12

213,5

02.46.1413

14

13

231,5

02.46.1414

14

14

249,8

Пластина с ограниченным контактом (толщина 3,2 мм, для использования с винтами диаметром 3,5 мм)


Код по каталогу

Кол-во отверстий

Длина (мм.)

Ширина (мм.)

Толщтна (мм.)

Диаметр используемых винтов

02.47.1105

5

64

11

3,2

3,5

02.47.1106

7

77

02.47.1107

8

90

02.47.1108

8

103

02.47.1109

8

116

02.47.1110

8

129

02.47.1111

8

142

02.47.1112

8

155

ПЛАСТИНЫ ПРЯМЫЕ

Предназначены для накостного остеосинтеза длинных трубчатых костей с использованием винтов диам. 3,5 и 4,5 мм.
Материал - титановый сплав

ПЛАСТИНА ШИРОКАЯ ПРЯМАЯ С ОГРАНИЧЕННЫМ КОНТАКТОМ
Ширина - 16,5 мм.
Толщина - 6,2 мм


Код по каталогу

Кол-во отверстий

Длина (мм.)

02.51.1605

5

87,5

02.51.1606

6

105,5

02.51.1607

7

123,5

02.51.1608

8

141,5

02.51.1609

9

159,5

02.51.1610

10

177,5

02.51.1611

11

195,5

02.51.1612

12

213,5

02.51.1613

13

231,5

02.51.1614

14

249,5

02.51.1615

15

267,5

02.51.1616

16

285,5

Пластина прямая для плеча и предплечья (облегченная) (для использования с винтами диаметром 3,5 мм)


Код по каталогу

Ширина (мм.)

Кол-во отверстий

Длина (мм.)

02.29.1002

10

2

26

02.29.1003

10

3

38

02.29.1004

10

4

50

02.29.1005

10

5

62

02.29.1006

10

6

74

02.29.1007

10

7

86

02.29.1008

10

8

98

02.29.1009

10

9

110

02.29.1010

10

10

122

02.29.1011

10

11

134

02.29.1012

10

12

146

Пластина прямая для голени (для использования с винтами диаметром 4,5 мм)


Код по каталогу

Ширина (мм.)

Кол-во отверстий

Длина (мм.)

02.27.1205

12

5

87

02.27.1206

12

6

103

02.27.1207

12

7

119

02.27.1208

12

8

135

02.27.1209

12

9

151

02.27.1210

12

10

167

02.27.1211

12

11

183

02.27.1212

12

12

199

02.27.1213

12

13

215

02.27.1214

12

14

231

Пластина прямая для бедра усиленная (для использования с винтами диаметром 4,5 мм)


Код по каталогу

Ширина (мм.)

Кол-во отверстий

Длина (мм.)

02.26.1606

16

6

103

02.26.1607

16

7

119

02.26.1608

16

8

135

02.26.1609

16

9

151

02.26.1610

16

10

167

02.26.1611

16

11

183

02.26.1612

16

12

199

02.26.1613

16

13

215

02.26.1614

16

14

231

02.26.1616

16

16

263

ПЛАСТИНЫ УГЛООБРАЗНЫЕ

Предназначены для накостного остеосинтеза бедренной кости с использованием винтов диам. 4,5 мм
Материал - титановый сплав

Пластина углообразная для бедра, угол 95 ° (длина клинка 50, 60, 70 и 80 мм)


Код по каталогу

Ширина (мм.)

Кол-во отверстий

Длина (мм.)

Код по каталогу

Ширина (мм.)

Кол-во отверстий

Длина (мм.)

*02.30.1603.05

16

3

92

*02.30.1603.07

16

3

92

*02.30.1604.05

16

4

108

*02.30.1604.07

16

4

108

*02.30.1605.05

16

5

124

*02.30.1605.07

16

5

124

02.30.1606.05

16

6

140

02.30.1606.07

16

6

140

*02.30.1607.05

16

7

156

*02.30.1607.07

16

7

156

02.30.1608.05

16

8

172

02.30.1608.07

16

8

172

*02.30.1609.05

16

9

188

*02.30.1609.07

16

9

188

02.30.1610.05

16

10

204

02.30.1610.07

16

10

204

02.30.1612.05

16

12

236

02.30.1612.07

16

12

236

*02.30.1614.05

16

14

268

*02.30.1614.07

16

14

268

*02.30.1616.05

16

16

300

*02.30.1616.07

16

16

300

*02.30.1603.06

16

3

92

*02.30.1603.08

16

3

92

*02.30.1604.06

16

4

108

*02.30.1604.08

16

4

108

*02.30.1605.06

16

5

124

*02.30.1605.08

16

5

124

02.30.1606.06

16

6

140

02.30.1606.08

16

6

140

*02.30.1607.06

16

7

156

02.30.1607.08

16

7

156

02.30.1608.06

16

8

172

02.30.1608.08

16

8

172

*02.30.1609.06

16

9

188

02.30.1609.08

16

9

188

02.30.1610.06

16

10

204

02.30.1610.08

16

10

204

02.30.1612.06

16

12

236

02.30.1612.08

16

12

236

*02.30.1614.06

16

14

268

02.30.1614.08

16

14

268

*02.30.1616.06

16

16

300

02.30.1616.08

16

16

300

Примечание: Позиции отмеченные* изготовляются по специальному заказу.
Длинна клинка определяется по послежней цифре кода: 05=50 мм., 06=60 мм., 07=70 мм., 08=80 мм.

Пластина углообразная для бедра, угол 130 ° (длина клинка 50, 60, 70, 80, 90, 100, 110 мм)


Длина клинка (мм.)

Ширина (мм.)

Кол-во отверстий

Длина (мм.)

50 мм.

70 мм.

90 мм.

100 мм.

*02.36.1603.05

*02.36.1603.07

*02.36.1603.09

*02.36.1603.10

16

3

56

*02.36.1604.05

*02.36.1604.07

*02.36.1604.09

*02.36.1604.10

16

4

72

*02.36.1605.05

*02.36.1605.07

*02.36.1605.09

*02.36.1605.10

16

5

88

02.36.1606.05

02.36.1606.07

02.36.1606.09

02.36.1606.10

16

6

104

*02.36.1607.05

*02.36.1607.07

*02.36.1607.09

*02.36.1607.10

16

7

120

02.36.1608.05

02.36.1608.07

02.36.1608.09

02.36.1608.10

16

8

136

*02.36.1609.05

*02.36.1609.07

*02.36.1609.09

*02.36.1609.10

16

9

152

02.36.1610.05

02.36.1610.07

02.36.1610.09

02.36.1610.10

16

10

168

02.36.1612.05

02.36.1612.07

02.36.1612.09

02.36.1612.10

16

12

200

*02.36.1614.05

*02.36.1614.07

*02.36.1614.09

*02.36.1614.10

16

14

232

*02.36.1616.05

*02.36.1616.07

*02.36.1616.09

*02.36.1616.10

16

16

264

Длина клинка (мм.)

Ширина (мм.)

Кол-во отверстий

Длина (мм.)

60 мм.

80 мм.

110 мм.

*02.36.1603.06

*02.36.1603.08

*02.36.1603.11

16

3

56

*02.36.1604.06

*02.36.1604.08

*02.36.1604.11

16

4

72

*02.36.1605.06

02.36.1605.08

*02.36.1605.11

16

5

88

02.36.1606.06

02.36.1606.08

02.36.1606.11

16

6

104

*02.36.1607.06

02.36.1607.08

*02.36.1607.11

16

7

120

02.36.1608.06

02.36.1608.08

02.36.1608.11

16

8

136

*02.36.1609.06

02.36.1609.08

*02.36.1609.11

16

9

152

02.36.1610.06

02.36.1610.08

02.36.1610.11

16

10

168

02.36.1612.06

02.36.1612.08

02.36.1612.11

16

12

200

*02.36.1614.06

02.36.1614.08

*02.36.1614.11

16

14

232

*02.36.1616.06

02.36.1616.08

*02.36.1616.11

16

16

264

Примечание: Позиции отмеченные* изготовляются по специальному заказу.
Длинна клинка определяется по послежней цифре кода: 05=50 мм., 06=60 мм., 07=70 мм., 08=80 мм., 09=90 мм., 10=100 мм., 11=110 мм.

ПЛАСТИНЫ ТРУБЧАТЫЕ

Предназначены для накостного остеосинтеза длинных и коротких трубчатых костей. Изготавливаются в двух исполнениях: с круглыми отверстиями и с пазами.
Материал - титановый сплав

Пластина трубчатая под винты диам. 2,7 мм (с круглыми отверстиями)


Код по каталогу

Ширина (мм.)

Кол-во отверстий

Длина (мм.)

*02.35.0802

8

2

15

*02.35.0803

8

3

23

02.35.0804

8

4

31

02.35.0805

8

5

39

02.35.0806

8

6

47

02.35.0807

8

7

55

02.35.0808

8

8

63

02.35.0809

8

9

71

02.35.0810

8

10

79

02.35.0811

8

11

87

02.35.0812

8

12

95

Примечание: Позиции отмеченные* изготовляются по специальному заказу.
Внимание !!! Изготавливаются эти же пластины с пазом

 Пластина трубчатая под винты диам. 3,5 мм (с круглыми отверстиями)


Код по каталогу

Ширина (мм.)

Кол-во отверстий

Длина (мм.)

*02.31.1002

10

2

25

*02.31.1003

10

3

37

02.31.1004

10

4

49

02.31.1005

10

5

61

02.31.1006

10

6

73

02.31.1007

10

7

85

02.31.1008

10

8

97

02.31.1009

10

9

109

02.31.1010

10

10

121

02.31.1011

10

11

133

02.31.1012

10

12

145

Примечание: Позиции отмеченные* изготовляются по специальному заказу.
Внимание !!! Изготавливаются эти же пластины с пазом

Пластина трубчатая под винты диам. 4,5 мм (с круглыми отверстями)


Код по каталогу

Ширина (мм.)

Кол-во отверстий

Длина (мм.)

*02.32.1202

12

2

39

*02.32.1203

12

3

55

02.32.1204

12

4

71

02.32.1205

12

5

87

02.32.1206

12

6

103

02.32.1207

12

7

119

02.32.1208

12

8

135

02.32.1209

12

9

151

02.32.1210

12

10

167

02.32.1211

12

11

183

02.32.1212

12

12

199

Примечание: Позиции отмеченные* изготовляются по специальному заказу.
Внимание !!! Изготавливаются эти же пластины с пазом

 ПЛАСТИНЫ Т-ОБРАЗНЫЕ

Предназначены для накостного остеосинтеза длинных и коротких трубчатых костей с использованием винтов диам. 4,5 мм
Материал - титановый сплав

Код по каталогу

Ширина (мм.)

Кол-во отверстий

Длина (мм.)


02.33.3403

34

3

68

02.33.3404

34

4

84

02.33.3405

34

5

100

02.33.3406

34

6

116

02.33.3407

34

7

132

02.33.3408

34

8

148

ПЛАСТИНЫ L-ОБРАЗНЫЕ (правые и левые)

Предназначены для накостного остеосинтеза длинных и коротких трубчатых костей с использованием винтов диам. 4,5 мм
Материал - титановый сплав

Код по каталогу

Ширина (мм.)

Кол-во отв.

Длина (мм.)


02.41.1604 (правая)

16

4

84

02.42.1604 (левая)

16

4

84

02.41.1606 (правая)

16

6

116

02.42.1606 (левая)

16

6

116

02.41.1608 (правая)

16

8

148

02.42.1608 (левая)

16

8

148

ПЛАСТИНА РЕКОНСТРУКЦИОННАЯ


Код Диаметр, мм Кол-во отверстий Код Диаметр, мм Кол-во отверстий
02.38.1003
02.38.1004
02.38.1005
02.38.1006
02.38.1007
02.38.1008
02.38.1009
02.38.1010
02.38.1011
36
48
60
72
84
96
108
120
132
3
4
5
6
7
8
9
10
11
02.38.1012
02.38.1013
02.38.1014
02.38.1015
02.38.1016
02.38.1017
02.38.1018
02.38.1019
02.38.1020
144
156
168
180
192
204
216
12
13
14
15
16
17
18
19
20

Гвозди трехлопастные "ЦИТО"

Гвозди предназначены для остеосинтеза шейки бедра при лечении медиальных переломов и фиксации лодыжек и мыщелков при переломах и артродезах плечевого и голеностопного суставов, а также - коленного сустава у детей.

Не требуют рассверливания.

Материал - нержавеющая сталь.


КОД ПО КАТАЛОГУ
(ГВОЗДИ С НАКЛАДКОЙ)

КОД ПО КАТАЛОГУ (ГВОЗДИ БЕЗ НАКЛАДКИ)

ДИАМЕТР, мм

ДЛИНА, мм

02.12.1409

02.12.2409

14

90

02.12.1410

02.12.2410

14

100

02.12.1411

02.12.2411

14

110

02.12.1412

02.12.2412

14

120

02.12.1609

02.12.2609

16

90

02.12.1610

02.12.2610

16

100

02.12.1611

02.12.2611

16

110

02.12.1612

02.12.2612

16

120

Стержни для остеосинтеза

Применяются в аппаратах внешней фиксации.
Материал - титановый сплав.


КОД ПО КАТ.

ДИАМЕТР РАБОЧЕЙ ЧАСТИ, мм

ДИАМЕТР ХВОСТОВИКА, мм

ДЛИНА, мм

01.10.5120

5

6

120

01.10.5160

5

6

160

*01.10.5200

5

6

200

01.10.6120

6

6

120

*01.10.6130

6

6

130

01.10.6160

6

6

160

01.10.6200

6

6

200

Примечание: Позиции отмеченные* изготовляются по специальному заказу.

Винт для мыщелков и лодыжек диам. 3,5 мм


КОД ПО КАТ.

ДЛИНА, мм

Предназначен:
· для сближения костей в области межберцового синдесмоза при сложных переломах лодыжек и вывихов в голеностопном суставе;
· для остеосинтеза при переломах мыщелков преимущественно большеберцовой кости, а иногда и бедренной кости.
Материал - титановый сплав.

02.18.060

60

02.18.080

80

02.18.090

90

02.18.100

100

02.18.110

110

02.18.120

120

02.18.130

130

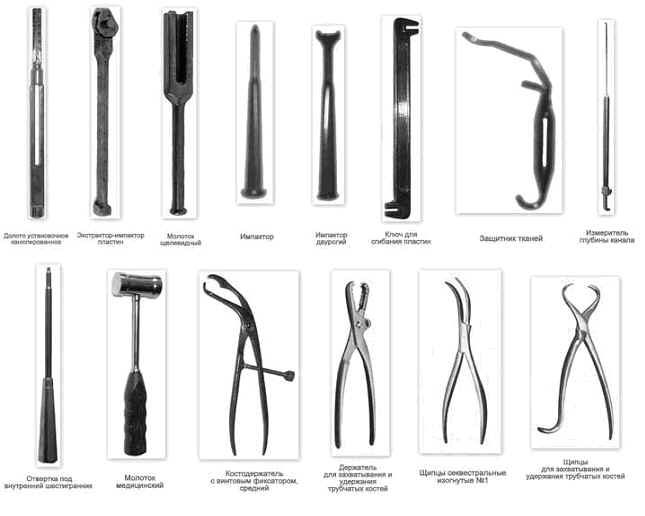

ИНСТРУМЕНТЫ ДЛЯ ФИКСАЦИИ ПРОКСИМАЛЬНОГО ОТДЕЛА БЕДРЕННОЙ КОСТИ У ДЕТЕЙ


СОСТАВ УНИВЕРСАЛЬНОГО НАБОРА ИНСТРУМЕНТОВ 02.00.600.1

Код по каталогу Наименование Кол-во в наборе
04.02.1511
02.20.009
02.20.011
02.20.013
02.20.016
02.25.008.010
02.25.008.015
02.45.203.1
02.25.009
02.25.010
02.25.011
02.25.012
02.25.001.050
02.13.2211
02.13.2212.140
10.12.0360
20.08.04
20.08.105
20.08.107
20.19.43.05.02

Спица для скелетного вытяжения диам.1,5 мм, длина 110 мм
Долото установочное канюлированное 9 мм (клинок - тавр)
Долото установочное канюлированное 11 мм (клинок - тавр)
Долото установочное канюлированное 13 мм (клинок - тавр)
Долото установочное канюлированное 16 мм (клинок - тавр)
Экстрактор-импактор пластин 9 - 12 мм
Экстрактор-импактор пластин 13 - 16 мм
Молоток щелевидный
Импактор
Импактор двурогий
Ключ для сгибания пластин
Защитник тканей
Измеритель глубины канала длина 50 мм
Отвертка под внутренний шестигранник S 2,5; L=140
Отвертка под внутренний шестигранник S 3,5; L=140
Молоток медицинский (360 г)
Держатель для захватывания и удержания трубчатых костей
Щипцы для захватывания и удержания трубчатых костей
Щипцы секвестральные изогнутые №1
Костодержатель с винтовым фиксатором, средний

50 шт
1 шт
1 шт
1 шт
1 шт
1 шт
1 шт
1 шт
1 шт
2 шт
2 шт
2 шт
1 шт
1 шт
1 шт
1 шт
1 шт
1 шт
1 шт
2 шт

ИНСТРУМЕНТЫ И ПРОВОЛОКА ДЛЯ ОСТЕОСИНТЕЗА МЕТОДОМ СЕРКЛЯЖНОГО ШВА

Набор инструментов для остеосинтеза методом серкляжного шва (код по каталогу - 02.11.200)

Применяется для накостного остеосинтеза проволокой при переломах длинных трубчатых костей.

КОД ПО КАТ.

НАИМЕНОВАНИЕ ИЗДЕЛИЙ

КОЛИЧЕСТВО В НАБОРЕ

02.11.010

Проволока стальная нержавеющая диам. 1 мм

10 м

02.11.015

Проволока стальная нержавеющая диам. 1,5 мм

10 м

02.11.020

Проволока стальная нержавеющая диам. 2 мм

10 м

01.07.001

Кусачки 160.Х9 ГОСТ 28037-89

1 шт.

01.07.002

Плоскогубцы 160.Х9 ГОСТ 5543-86

1 шт.

Проволока для серкляжного шва

Применяется для накостного остеосинтеза при переломах длинных трубчатых костей.
Материал - нержавеющая сталь.

КОД ПО КАТ.

НАИМЕНОВАНИЕ ИЗДЕЛИЙ

КОЛИЧЕСТВО В МОТКЕ

02.11.005

Проволока для серкляжного шва диам. 0,5 мм

10 м

02.11.010

Проволока для серкляжного шва диам. 1 мм

10 м

02.11.015

Проволока для серкляжного шва диам. 1,5 мм

10 м

02.11.020

Проволока для серкляжного шва диам. 2 мм

10 м

Пила "ДЖИГЛИ" (код по каталогу 12.13.001)


Предназначена для распиливания костной ткани.

Отвертки к винтам для остеосинтеза


Отвертка для винтов

Материал рабочей части - нержавеющая сталь.


Отвертка-винтодержатель

Материал рабочей части - нержавеющая сталь.

КОД ПО КАТАЛОГУ

ТИП ШЛИЦА

ДЛЯ ВИНТОВ ДИАМЕТРАМИ:

МАТЕРИАЛ РУКОЯТКИ

Отвертки для винтов

02.13.2211

шестигранный S2,5

2,7 и 3,5

алюминиевый сплав

02.13.2231

шестигранный S2,5

2,7 и 3,5

текстолит

02.13.2212

шестигранный S3,5

4,5 и 6,5

алюминиевый сплав

02.13.2232

шестигранный S3,5

4,5 и 6,5

текстолит

02.13.1210

крестообразный алюминиевый сплав

02.13.1230

крестообразный текстолит
Отвертки-винтодержатели

02.13.2111

шестигранный S2,5

2,7 и 3,5

алюминиевый сплав

02.13.2131

шестигранный S2,5

2,7 и 3,5

текстолит

02.13.2112

шестигранный S3,5

4,5 и 6,5

алюминиевый сплав

02.13.2132

шестигранный S3,5

4,5 и 6,5

текстолит

02.13.1110

крестообразный алюминиевый сплав

02.13.1130

крестообразный текстолит

Метчики

Коды по каталогу:

02.25.3500 - метчик диам. 3,5 мм с ручкой

02.25.4500 - метчик диам. 4,5 мм с ручкой

 Предназначены для нарезания резьбы в

кости под винты для остеосинтеза.

Материал - нержавеющая сталь.


КОМПЛЕКТ ДЛЯ ОБРАБОТКИ КОСТНОЙ ТКАНИ КОКТ-ЭД

Комплект для обработки костной ткани КОКТ-ЭД (коды по каталогу: 08.02.1102.00 - расширенный комплект; 08.02.1102.01 - базовый комплект)


Предназначен для сверления, пиления и проведения спиц.
Компактный, легкий, маневренный, что позволяет работать при любом доступе. Сокращает время операции.
Состав расширенного комплекта:

  • дрель ДМ 08.02.0302.00
  • пила сагитальная ПС 08.02.0502.00
  • пила возвратно-поступательная ПВ 08.02.0602.00
  • ример РМ 08.02.0402.00
  • источник питания

В состав базового комплекта (см.фото) входит только дрель ДМ, пила сагитальная ПС и источник питания

Пила сагитальная ПС (код по каталогу - 08.02.0502.00)


Предназначена для осцилляторного пиления.
Позволяет проводить любые типы остеотомии в различных плоскостях без повреждения близлежащих тканей. Комплектуется набором секторных полотен различной ширины.
Технические характеристики:

  • Частота колебаний режущих полотен - до 10 000 дв.ходов в минуту
  • Номинальное напряжение - 27 В
  • Мощность - 60 Вт
  • Макс. диаметр - 50 мм
  • Длина с полотном - 300 мм
  • Масса - не более 1,1 кг
  • Стерилизация - газовая, низкотемпературная

Комплект секторных полотен (по 1 шт. в наборе)


КОД ПО КАТ.

НАИМЕНОВАНИЕ

ШИРИНА, мм

ДЛИНА, мм

08.02.221

Полотно секторное (ПС-1)

10

65

08.02.222

Полотно секторное (ПС-2)

15

70

08.02.223

Полотно секторное (ПС-3)

20

75

08.02.224

Полотно секторное (ПС-4)

25

80

08.02.225

Полотно секторное (ПС-5)

30

85

08.02.226

Полотно секторное (ПС-6)

40

90

Дрель ДМ (код по каталогу - 08.02.0302.00)

Предназначена для проведения спиц, сверления. Сквозной канал обеспечивает проведение спиц без телескопического направителя.
Набор зажимных механизмов позволяет использовать любые сверла, спицы и фрезы.
Технические характеристики:
  • Частота вращения - 700 - 1500 об/мин
  • Номинальное напряжение - 27 В
  • Мощность - 60 Вт
  • Масса - не более 1,1 кг
  • Стерилизация - газовая

Комплект зажимных механизмов:


КОД ПО КАТАЛОГУ

НАИМЕНОВАНИЕ

ДИАМЕТР, мм

КОЛИЧЕСТВО В КОМПЛЕКТЕ

Патроны с автоматической фиксацией (обеспечивают быстрое и удобное проведение спиц)

08.02.211

Патрон для спиц диаметром:

0,8-1,8

1 шт.

08.02.212

Патрон для спиц диаметром:

1,6-2,8

1 шт.

Цанги

08.02.213

Цанга для спиц диаметром:

1,4-1,6

1 шт.

08.02.214

Цанга для спиц диаметром:

1,7-1,9

1 шт.

08.02.215

Цанга для спиц диаметром:

1,9-2,1

1 шт.

Кулачковый патрон

08.02.216

Кулачковый патрон для сверл и фрез с диаметром хвостовика:

1,0-6,0

1 шт.

Медицинский источник питания "ЭКТА" (код по каталогу - 08.02.730)

  Медицинский источник питания - влагозащищенный и безопасный. Обладает высокой надежностью. Не требует специально оборудованного места в операционной. Обеспечивает быстрое и прочное подсоединение инструмента. Включение инструмента осуществляется при помощи педали, регулировка частоты вращения - педалью или с помощью ручки на панели источника.
   Позволяет проводить любые типы остеотомии в различных плоскостях без повреждения близлежащих тканей. Комплектуется набором секторных полотен различной ширины.
   Технические характеристики источника питания (ИП):
  • Напряжение питания - 220 В
  • Напряжение на выходе ИП - 27 В
  • Мощность - 200 Вт
  • Габариты - 170x100x50 мм

Ример РМ (код по каталогу - 08.02.0402.00)

    Предназначена для обработки вертлужной впадины и фрезерования костного канала при интрамедуллярном остеосинтезе.

Технические характеристики:

  • Частота вращения - 350 об/мин
  • Мощность - 130 Вт
  • Масса - не более 1,2 кг

Пила возвратно-поступательная ПВ (код по каталогу - 08.02.0602.00)


Предназначена для возвратно-поступательного пиления.
Позволяет проводить различные типы остеотомий, удобна для проведения ампутаций. Комплектуется набором линейных полотен различной ширины и длинны.
Технические характеристики:

  • Частота колебаний режущих полотен - до 10 000 дв.ходов в минуту
  • Номинальное напряжение - 27 В
  • Мощность - 60 Вт
  • Макс. диаметр - 50 мм
  • Длина с полотном - 340 мм
  • Масса - не более 1,2 кг
  • Стерилизация - газовая, низкотемпературная

Комплект линейных полотен (по 2 шт. в наборе)

КОД ПО КАТАЛОГУ

НАИМЕНОВАНИЕ

ШИРИНА(мм.)

ДЛИНА(мм.)

08.02.221

Полотно линейное (ПЛ-1)

6

85

08.02.222

Полотно линейное (ПЛ-2)

6

75

08.02.223

Полотно линейное (ПЛ-3)

10

75

НАБОР ДЛЯ ОБРАБОТКИ КОСТНОЙ ТКАНИ

Набор для обработки костной ткани (коды по каталогу: 08.02.1101.00 - расширенный набор; 08.02.1101.01 - базовый набор)

  Предназначен для сверления, фрезерования, обработки вертлужных впадин и костных каналов, пиления, проведения спиц при оперативных вмешательствах любой степени сложности. Позволяет быстро менять насадки, что сокращает время операции. Эргономичен.
   Состав расширенного комплекта:
  • насадка-дрель НД с набором зажимных механизмов
  • насадка-пила сагитальная НС
  • насадка-пила возвратно-поступательная НВ
  • насадка-ример НР
  • электропривод с 8 гибкими валами

   В состав базового набора входит только насадка-дрель НД, насадка-пила сагитальная НС и электропривод с 5 гибкими валами


Насадка-дрель НД (код по каталогу - 08.02.0301.00)

   Предназначена для проведения спиц, сверления, фрезерования.
Мощная низкооборотная дрель обрабатывает кость без нагрева костной ткани. Сквозной канал обеспечивает проведение спиц без телескопического направителя. Набор зажимных механизмов позволяет использовать любые сверла, спицы и фрезы.
   Технические характеристики:
  • Частота вращения - 900 - 3000 об/мин
  • Мощность - 100 Вт
  • Масса - не более 0,7 кг

Комплект зажимных механизмов:


КОД ПО КАТАЛОГУ

НАИМЕНОВАНИЕ

ДИАМЕТР, мм

КОЛИЧЕСТВО В КОМПЛЕКТЕ

Патроны с автоматической фиксацией (обеспечивают быстрое и удобное проведение спиц)

08.02.211

Патрон для спиц диаметром:

0,8-1,8

1 шт.

08.02.212

Патрон для спиц диаметром:

1,6-2,8

1 шт.

Цанги

08.02.213

Цанга для спиц диаметром:

1,4-1,6

1 шт.

08.02.214

Цанга для спиц диаметром:

1,7-1,9

1 шт.

08.02.215

Цанга для спиц диаметром:

1,9-2,1

1 шт.

Кулачковый патрон

08.02.216

Кулачковый патрон для сверл и фрез с диаметром хвостовика:

1,0-6,0

1 шт.

Насадка-пила НВ (код по каталогу - 08.02.0601.00)

Предназначена для возвратно-постулательного пиления.
Обеспечивает ровную поверхность спила при остеотомии.
Позволяет осуществлять быструю и легкую установку режущих полотен.
Технические характеристики:
  • Частота колебаний режущих полотен - до 12 000 дв.ходов в мин.
  • Мощность - 100 Вт
  • Масса - не более 0,7 кг


Комплект полотен (по 2 шт. в наборе)

КОД ПО КАТАЛОГУ

НАИМЕНОВАНИЕ

ШИРИНА(мм.)

ДЛИНА(мм.)

08.02.231

Полотно прямое

10

100

08.02.231

Полотно клинковидное

8

85

08.02.231

Полотно прямое

10

70

Насадка пила НС (код по каталогу - 08.02.0501.00)


Предназначена для осцилляторного пиления.
Позволяет проводить любые типы остеотомии в различных плоскостях без повреждения близлежащих тканей.
Комплектуется набором секторных полотен различной ширины.
Технические характеристики:

  • Частота колебаний режущих полотен - до 12 000 дв.ходов в минуту
  • Мощность - 100 Вт
  • Масса - не более 0,7 кг

Комплект секторных полотен (по 1 шт. в наборе)


КОД ПО КАТ.

НАИМЕНОВАНИЕ

ШИРИНА, мм

ДЛИНА, мм

08.02.221

Полотно секторное (ПС-1)

10

65

08.02.222

Полотно секторное (ПС-2)

15

70

08.02.223

Полотно секторное (ПС-3)

20

75

08.02.224

Полотно секторное (ПС-4)

25

80

08.02.225

Полотно секторное (ПС-5)

30

85

08.02.226

Полотно секторное (ПС-6)

40

90

Насадка-ример НР (код по каталогу - 08.02.0401.00)

Предназначена для обработки вертлужной впадины и фрезерования костного канала при интрамедуллярном остеосинтезе.

Технические характеристики:

  • Частота вращения - 350 об/мин
  • Мощность - 130 Вт
  • Масса - не более 1,2 кг


ДЕРМАТОМЫ ЭЛЕКТРИЧЕСКИЕ ДИСКОВЫЕ

Используются в комбустиологии и кожно-пластической хирургии для срезания кожных лоскутов и удаления некротической ткани. Эргономичный дизайн и высочайшее качество ножей позволяют манипулировать на любом участке тела и не травмировать раневую поверхность. Срезаемый лоскут имеет одинаковую толщину на всей площади. Толщина трансплантанта регулируется в диапазоне от 0,1 до 1,5 мм.

Конструкции электроприводов полностью исключают замедление вращения или остановку ножа во время работы при больших усилиях. Разнообразие насадок позволяет использовать инструмент при лечении как детей, так и взрослых. В состав дерматома входят: насадка, электропривод и источник питания.


КОД ПО КАТАЛОГ

НАИМЕНОВА-НИЕ

ДИАМЕТР НОЖА, мм

ТИП ЭЛЕКТРОПРИВОДА

ЧАСТОТА ВРАЩЕНИЯ НОЖА, об/мин

08.03.0125.00

ДЭД-25

25

облегченный

2000

08.03.0135.00

ДЭД-35

35

облегченный

2000

08.03.0145.00

ДЭД-45

45

стандартный

1000

08.03.0155.00

ДЭД-55

55

стандартный

1000

08.03.0165.00

ДЭД-65

65

модифицированный

600

08.03.0175.00

ДЭД-75

75

усиленный

400

08.03.01100.00

ДЭД-100

100

усиленный

400

ПЕРФОРАТОРЫ

Используются в комбустиологии, травматологии и кожно-пластической хирургии и предназначены для получения сетчатых трансплантантов с коэффициентами пластики 1:2, 1:4, 1:6.
Изготовлены из высококачественной стали. Не требуют подложек. Просты и удобны в работе.
Незаменимы для восстановления кожного покрова при обширных поражениях.
Имеют высочайшее качество ножей. Эргономичны.
Механизм перфорации существенно улучшает качество и приживаемость трансплантанта.
Технические характеристики:
  • Ширина кожного трансплантанта - до 90 мм
  • Толщина кожного трансплантанта - 0,1-2,0 мм
  • Длина кожного трансплантанта - не ограничена
  • Габариты - 130х130х190 мм
  • Масса - не более 3,0 кг


КОД ПО КАТ.

НАИМЕНОВАНИЕ

КОЭФФИЦИЕНТ ПЛАСТИКИ

ШИРИНА, мм

08.03.0290.02

ПМР-2

1 : 2

90

08.03.0290.02

ПМР-4

1 : 4

90

08.03.0290.02

ПМР-6

1 : 6

90

08.03.0290.02

ПКР-2у

1 : 2

60

08.03.0290.02

ПКР-4у

1 : 4

60

08.03.0290.02

ПКР-6у

1 : 6

60

   Аппарат для обработки костей с универсальным набором инструментов АОК УНИ-01 "Медсин" и состоящий из дрели, пилы, дерматома, римера, винтовёрта, стернатома итп. устройств


Ниже представлены некоторые из возможных типовых наборов Аппарата для обработки костей с универсальным набором инструментов АОК УНИ-01 "Медсин".

1. Дрель или ример или бормашина.

2. Дрель или ример канюлированные.

3. Пила маятниковая (при доукомплектации ограничителем 05.016 - ревизионный стернотом).

4. Пила реципроктная, возвратно-поступательная ( при  доукомплектации с   04.05.000 - стернотом).

5. Базовый (дрель или ример + пила маятниковая)

6. Базовый комплект канюлированный (дрель или ример  канюлированные + пила маятниковая).

7. Расширенный комплект (дрель или ример+пила маятниковая + пила реципроктная).

8. Расширенный комплект канюлированный (дрель или ример канюлированные + пила маятниковая + пила реципроктная).

9. Полный комплект (бормашина, ример, дрель канюлированная, пила маятниковая, пила реципроктная,  режущие инструменты, основные доп. принадлежности).



Фото. Наименование принадлежностей. № по каталогу Типовые наборы (комплектации).
Электропитание (СИП). 1 2 3 4 5 6 7 8 9
УВЕЛИЧИТЬ Источник питания 40.000

+

+

+

+

+

+

+

+

+

УВЕЛИЧИТЬ Кабель с разъёмом термостойкий 64.04.000

+

+

+

+

+

+

+

+

+

УВЕЛИЧИТЬ Педаль (плавная регулировка, реверс) 39.000

+

+

+

+

+

+

+

+

+

Сверление, фрезерование, проведение спиц, циркурярное пиление, отвёртка.
УВЕЛИЧИТЬ Электропривод (бормашина) 67.000 Б

или

+

УВЕЛИЧИТЬ Электропривод (дрель) 67.000 Д

или

или

или

УВЕЛИЧИТЬ Электропривод (ример) 67.000 Р

или

или

или

+

УВЕЛИЧИТЬ Насадка (дрель канюлированная) 60.000 Д

или

или

или

+

УВЕЛИЧИТЬ Насадка (ример канюлированный) 60.000 Р

или

или

или

УВЕЛИЧИТЬ Патрон для сверла и спиц.(вход- ЭСИ) 37.03.000

+

+

+

+

+

+

+

УВЕЛИЧИТЬ Быстрозажимной патрон для спиц.(вход-ЭСИ) 59.000

+

+

УВЕЛИЧИТЬ Сверло, (110-190мм) (вход- ЭСИ) 03.023 ЗЭ

+

УВЕЛИЧИТЬ Отвертка крестовая(вход-ЭСИ) 33.036-2

+

УВЕЛИЧИТЬ Отвертка плоская(вход-ЭСИ) 33.036-1

+

УВЕЛИЧИТЬ Отвертка шестигранная(вход-ЭСИ) 33.036

+

УВЕЛИЧИТЬ Адаптер, к 60.000, 67.000 (с ЭСИ на другой) 70.000
УВЕЛИЧИТЬ Ключ к 37.03.000 12.021.12

+

+

+

+

+

+

+

Пиление и долбёжка.
УВЕЛИЧИТЬ Насадка пила реципроктная  (возвратно-поступательная) 77.000

+

+

+

+

УВЕЛИЧИТЬ Насадка пила маятниковая 56.000

+

+

+

+

+

+

УВЕЛИЧИТЬ Приставка защитная к 77.000 (для стернотома) 04.05.000
УВЕЛИЧИТЬ Ограничитель эксцентрич. к 56.000 05.016

+

УВЕЛИЧИТЬ Пила дисковая, 80 мм, к 56.000, 67.000Б 05.015

+

УВЕЛИЧИТЬ Вал для двух пил дисковых 05.015-1

+

УВЕЛИЧИТЬ Пила прямая к 77.000 ,35 мм 04.06.000

+

УВЕЛИЧИТЬ Пила прямая, двухсторонняя к 77.000 ,70 мм 04.07.000

+

+

+

+

УВЕЛИЧИТЬ Пила секторная к 56.000, 30х10х0,6мм. 05.009-02

+

УВЕЛИЧИТЬ Пила секторная к 56.000, 40х20х0,6мм 05.009-01

+

УВЕЛИЧИТЬ Пила секторная к 56.000, 75х20х 0,8мм 05.018

+

+

+

+

+

+

УВЕЛИЧИТЬ Пила секторная к 56.000, 75х36х0,8мм . 05.019

+

УВЕЛИЧИТЬ Пила секторная к 56.000, 100х20х(1,2-1)мм (с окном) 05.021-1 +
УВЕЛИЧИТЬ Долото, плоское 8мм 06.020
УВЕЛИЧИТЬ Долото, плоское 16мм 06.019
УВЕЛИЧИТЬ Долото, желобковое 8 мм 06.022
УВЕЛИЧИТЬ Долото, желобковое 16мм 06.021
Адаптер,  к импорт. пилам для 56.000 83.053
УВЕЛИЧИТЬ ключ к 56.000 83.01.00

+

+

+

+

+

+


Copyright © 1995-2018 "МедТехИнвест" Санкт-Петербург
